伺服電機測試臺

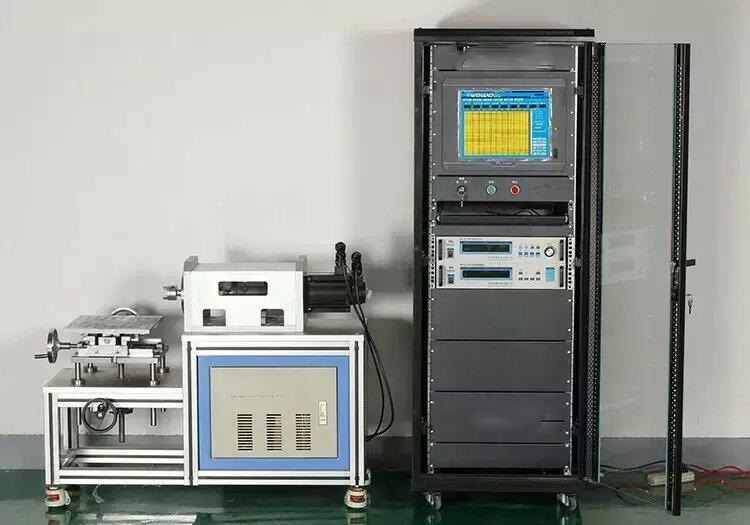

伺服電機測試臺是用于測量伺服電機性能的一種專用設備。它由測力傳感器、測力儀和計算機控制等部分組成。

其功能是對被測的伺服電機的輸出扭矩進行檢測，并將所測量的扭矩值顯示在屏幕上，同時將數據存儲到計算機中。該儀器具有精度高、速度快、操作簡單等優點。

伺服電機的測試臺一般分為：

1、普通型。

2、帶測速功能的。

3、帶編碼器的。

4、帶plc控制的。

5、全自動型的。

6、多功能型的。

7、多用途的。

一、普通型：

普通型主要應用于對電機轉速沒有要求的場合，比如一些工廠車間、倉庫等地方。其特點為價格便宜；

二、帶測速功能的：

帶測速功能的主要是針對一些需要控制電機轉速的地方，如紡織行業等。其特點是價格相對較高；

三、帶編碼器及plc控制的 ：

這種類型的主要是用于對精度要求比較高的場所使用。

四、全自動型的 ：

全自動型的主要用于高精度的場合使用。

五. 多功能型的是由以上幾種類型綜合起來的，它集成了以上幾種的功能于一身。

六. 多用性的就是上述幾類都有用的那種了！

下面就介紹一個常用的伺服電機試驗臺的結構和原理吧！

首先介紹一下該設備的基本組成部件：

1、 機架是試驗臺的底座和支撐部分，也是整個設備的重心所在；

2、 該傳動系統包括減速機構與絲杠螺母副兩大部分組成；

3、檢測裝置主要由光電編碼器或脈沖編碼器構成 ；

4、控制系統的作用是實現各機構的動作順序控制和運動軌跡的自動控制 。

====

一：主要特點：

1、采用的數字式微機處理技術，使整個測量過程實現了自動化；

2、可對多路輸入信號分別進行自動求取最大靜矩或動矩；

3、能實時顯示每一路輸入信號的瞬時值及累計值；

4、能對多組試驗數據進行分析處理并打印輸出報告；

5、具有過載保護裝置，當負載超過額定電流時將自動切斷電源并停止試驗；

6、配有rs232接口和usb接口兩種方式連接計算機實現數據的上傳下載。

二：技術參數：

1. 最大靜矩：

150nm。

2. 動轉慣量：

10g。

3. 輸入阻抗：

200kω。

4. 輸出電壓：

0~10v。

5. 工作溫度：

5~40°C。

6. 防護等級：

ip65。

三：應用范圍 該產品廣泛應用于汽車零部件制造行業中的各類機床加工中心、數控車床、磨床及其它相關機械設備的在線檢測和控制 。

四：選型指南 型號 電壓 功率 （w） 重量 （kg） 外形尺寸 yc-a1 0.75 220 230×200×40018.5 xyz-jd-0.81.5 220 340×290×49020.5 xyz-jh-0.52.2 220 420×370×58521.5 xyz-jl-0.53.0 220 560×390×735 22 xyz-jm-13.5 220 760×450×1020 28。

五.使用說明：

1、安裝前請仔細檢查本機的電氣接線是否安全可靠。

2、根據需要選用合適的夾具及附件來固定試樣或工件。

3、接通電源后打開電源開關，指示燈亮表示工作正常。

====

電動機機械特性是表征電動機軸上所產生的轉矩M和相應的運行轉速п之間關系的特性。以函數п=f(M)表示。它是表征電動機工作的重要特性。電動機帶動負載的目的是向工作機械提供一定的轉矩，并使其能以一定的轉速運轉。轉矩和轉速是生產機械對電動機提出的兩項基本要求，研究電動機機械特性對滿足生產機械工藝要求，充分使用電動機功率和合理地設計電力拖動的控制和調速系統有著重要的意義。

電機主要有以下4條特性曲線：

1 、速度曲線—是連接N0(空載轉速)點及Ts(堵轉轉矩)點的曲線，其標示出電機在不同情況下的速度。

2、電流曲線—是連接I0(空載電流)點及Is(堵轉電流)點的曲線，其標示出電機在不同情況下的電流量。

3、輸出功率曲線—用以表示電機的輸出功率，并可用以下公式計算：P=(速度x轉矩)/9500(速度單位為rpm,轉矩單位為mNm)。

4、效率曲線—用以表示電機的效率，可用以下公式計算：Eff(%)=(輸出功率/(電壓x電流))x100。

伺服電機測試臺用來測試伺服電機在不同轉速不同負載狀態下的輸出特性，對于測試臺，我們是以負載扭矩為標準來衡量被測伺服電機的特性，那么就需要提供精準扭矩負載，對于提供負載的電機我們需要對其輸出進行測試；

例如負載電機會提供一個階躍扭矩輸出作為瞬間抱死狀態的負載，或者提供一個正弦的扭矩輸出作為過程狀態測量負載；

動態扭矩傳感器NCTE Serial 3000就用來測量該負載電機的扭矩輸出。

NCTE Serial 3000技術參數
