Parker派克六自由度平臺（含算法）

派克全電動六自由度平臺。將完全替代市場上原有的液壓六自由度平臺，避免了大型液壓泵站，管道，閥門等復雜系統

六自由度平臺與傳統市場上原有的液壓平臺相比，由于使用了電動控制，省略了液壓泵站、配管等周圍設備，簡化了整個裝置，大幅度減少了功率損耗和維護，提高了這個系統的效率。同時由于使用了電動控制，提高了系統的控制精度和控制穩定性，大大提高了系統安全性和可靠性。

窗體頂端

窗體底端

Parker派克六自由度平臺原理

六自由度平臺是由六根伺服電動缸、上下兩個平臺以及上下各六只虎克鉸組成 。下平臺固定在基礎設施上，通過六根伺服電動缸的伸縮運動，控制上平臺在空間六個自由度（X 、 Y 、 Z 、 α 、 β 、 γ）運動，從而可以模擬出各種空間運動姿態 。

六個自由度分別是三維空間的XYZ軸以及分別繞YXZ軸旋轉的ABC， 面向坐標軸觀察逆時針方向旋轉為正。

繞X軸旋轉這里稱為A軸，一般習慣稱為 α 或Roll軸（橫滾 、橫搖）

繞Y軸旋轉這里稱為B軸，一般習慣稱為 β 或Pitch軸（俯仰 、縱滾或縱搖）運動

繞Z軸旋轉這里稱為C軸，一般習慣稱為 γ 或Yaw軸（航向 、偏航）

Parker派克六自由度平臺應用

1、 模擬飛行器用

廣泛應用于各種訓練模擬器如飛行操作模擬器、艦艇操作模擬器、直升機操作模擬器，坦克操作模擬器、汽車模擬器、等

2、 精密定位測試用

廣泛應用于各種汽車姿態測試設備、飛機/**等飛行器的飛行姿態測試設備、以及空間宇宙飛船的對接。同時利用多自由度精密定位機構，可做成高強度、高精度的多自由度機械和裝配機械手，廣泛應用于復雜的特種加工、復雜裝配（如飛機裝配）。

工作原理

其他

更多產品：伺服電機,伺服電動缸m.rfcv.cn

科普：

六自由度搖擺臺是由六根伺服電動缸驅動的并聯運動機構，由六根伺服電動缸組成的六自由度搖擺臺可實現沿X、Y、Z三個坐標軸的平移和旋轉共六個自由度的運動。

六自由度搖擺臺簡介

從電動缸廠家給出六自由度搖擺臺的圖片可以看出，其是由上、下兩個平臺和六個可伸縮的伺服電動缸以及它們之間的連接鉸鏈構成，通過六個伺服電動缸的伸縮運動可以實現負載平臺在工作空間范圍內的六自由度運動。

六自由度搖擺臺具有剛度高、精度高、承載強、動態性好等優點，因此被廣泛應用于并聯機床、精密定位平臺和振動隔離平臺等方面。

六自由度搖擺的應用領域

六自由度搖擺臺是一種用于游樂場模擬太空飛行、4D電影飛機、航船、宇航、汽車、等交通工具進行運動模擬的試驗設備。機載設備六自由度運動模擬系統用于在實驗室條件下模擬飛行條件下機載設備的各種性能和工作可靠性。

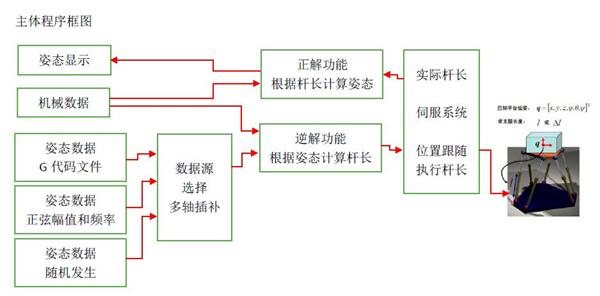

從控制角度看，六自由度運動平臺控制系統是一種電動伺服控制系統。要對其進行控制系統的總體設計，就必須先明確該系統的結構特性與工作原理，分析該系統應當包含的功能模塊。然后基于其功能需求，設計出整個系統所需的硬件模塊，畫出控制系統構成圖。而后對硬件部分和軟件部分分別進行設計和規劃，從而完成六自由度運動平臺控制系統的總體功能設計。

在實際控制過程中，主控單元需要頻繁地執行正反解、軌跡規劃求解等計算任務，且這些任務的計算量都比較大。此外，完備的控制系統還應包括人機交互、實時數據存儲等功能。
